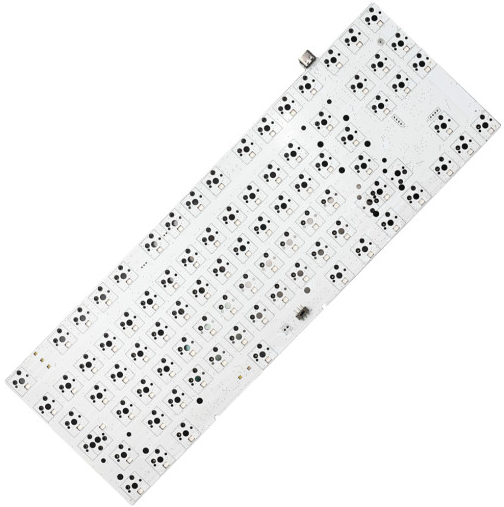

MONSTAR PCBMG87 설명서 (클래식 TKL, 클래식 TKL 아크릴, HIDE87)

※ 스위치는 스페이스바 키캡을 분리하면 보입니다.

* 유선 모드 (스위치 왼쪽)

* 무선 모드 (스위치 오른쪽)

 - Fn + B : 블루투스 모드 진입

 - Fn + G : 무선 2.4Ghz 모드 진입

 - Fn + P(3초 이상 누름) : 무선 2.4Ghz, 블루투스 페어링 모드 진입

 - Fn + Q, W, E, R, T : 블루투스 장치 변환(스위칭)

- Fn + L Win : 윈도우키 잠금

ESC 오른쪽 인디케이터

1번 : 무선 모드 페어링시 깜빡거림

2번 : Caps Lock

3번 : Scroll Lock

무선 2.4Ghz 모드 변경 시 : 인디케이터 모두 점등

블루투스 모드 변경 시 : 1번 인디케이터 점등

스페이스바 좌측 인디케이터

L :  배터리 부족시 점등

R : 유선모드에서 전원 인가시 깜빡임, 무선 모드에서 유선 연결 시 점등

소프트웨어 실행 후 무선기능이 작동불가한 경우 펌웨어 업데이트 부탁드립니다.

펌웨어(LINK)

LED 이팩트

[정면]

* Fn + Scroll Lock : LED 모드 변경(19종)

* Fn + 1 : 기본 LED Mode(3종)

* Fn + 2 : 레인보우 LED Mode(3종)

* Fn + 3 : 샤인 LED Mode(2종)

* Fn + 4 : 파동 LED Mode(3종)

* Fn + 5 : 레인보우2 LED Mode(4종)

* Fn + 6 : 슈팅스타 LED Mode(3종)

* Fn + 7 : 색상 변경(9종)

* Fn + 8 : 게이밍 모드/커스텀 조명 모드

* Fn + 9 : 게이밍 모드2/커스텀 조명 모드2

* Fn + 0 : 게이밍 모드3/커스텀 조명 모드3

* Fn + - : LED 밝기 감소

* Fn + = : LED 밝기 증가

[후면]

* Fn + Home : (언더글로우)레인보우 LED Mode

* Fn + Page Up : (언더글로우)단색 LED Mode

* Fn + Dage Down : (언더글로우)단색 브리딩 LED Mode

* Fn + End : (언더글로우)단색 브리딩 LED Mode시 색상 변경(8종)

* Fn + Insert : (언더글로우)단색 사이클 브리딩 LED Mode

* Fn + Delete : (언더글로우)레인보우 사이클 LED Mode

* Fn + 좌우 방향키 : (언더글로우)LED 속도 조절

* Fn + 상하 방향키 : (언더글로우)LED 밝기 조절

재원

배터리 사이즈 : 38mm* 135mm* 4m

배터리 재원 : 2500mAh / 3.7V / 9.25Wh

PCB 레이아웃 : a87b

소켓 : 카일 소켓

두깨 : 1.6mm

스테빌라이저 : 무보강 스테빌라이저

기능 : 유선, 블루투스, 무선 2.4Ghz (3-mode-pcb)

폴링레이트 : 125hz

소프트웨어 : 전용 소프트웨어(LINK)
